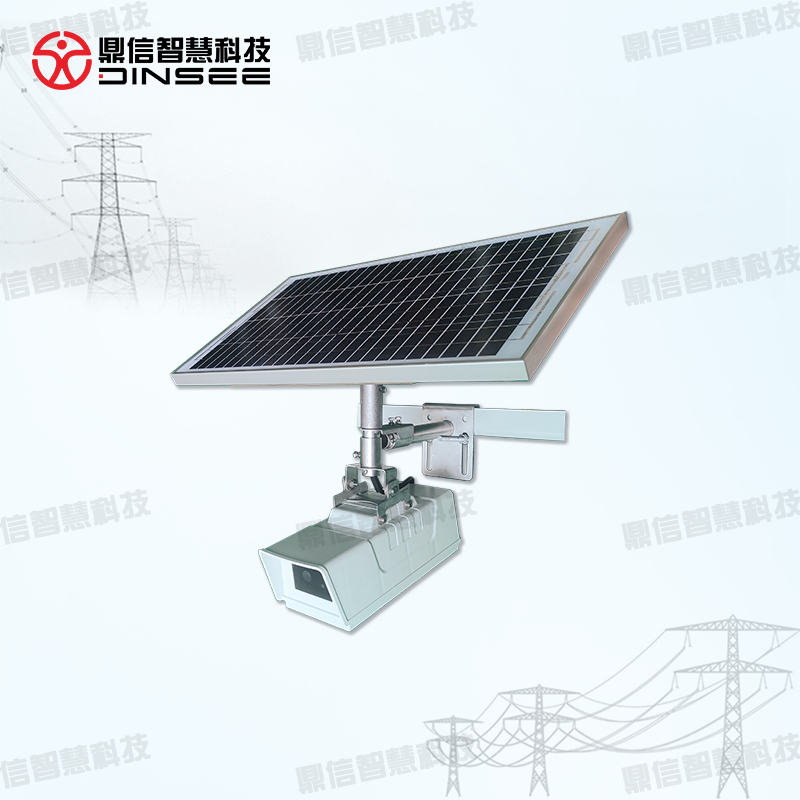

配电线路双目图像监拍装置
一、需求分析
配电线路离地净空小，常穿行于村镇、农田和交通要道两侧，导线与树冠安全裕度不足，加 之各类起重机械、挖掘设备在下方频繁活动，外破、树闪、异物搭挂等风险居高不下。传统人工 巡线周期长、盲区多，难以即时发现突发隐患。因此，需要一款可密集布点的图像监控终端，依 靠前端AI实时识别吊车、山火、飘挂物等异常，自动抓拍告警上传，用较低的单点成本支撑大规 模部署，逐步替代人力巡检，实现配电通道的24小时可视化覆盖。
二、工作原理
配电线路双目图像监控装置以图像监测为主，包含主控单元、图像监测单元、通信单元、供 电单元、安装支架及辅材；采用太阳能及锂电池供电，利用高清摄像机监控配网通道情况，通过 4G/5G/WIFI无线网络等，将图像数据传输到监控中心，监测平台对图像信号进行解码处理、分 析诊断并展示，实现对配电线路通道的可视化监测，保障配电线路的稳定运行。
三、功能特点
1、采用前视双镜头传感器（白天1600W像素+晚上星光级照度200W像素）；
2、9.6V/20AH磷酸铁锂电池，太阳能供电30W；
3、敏捷安装：安装支架采用特殊结构设计，能满足设备主体和太阳能板在水平方向上进行360°调节，同时整体支架可以垂直方向上进行180° 调节；
4、嵌入前端神经网络硬件AI智能算法，可自动识别施工机械、吊车、挖掘机、烟雾、山火、异物悬挂等隐患，告警图片实时上传；
5、星光级全彩夜视摄像头，可在弱光环境保持全彩摄像，夜间监控全彩清晰；
6、具备4G/5G/WIFI全网通通信功能，可选移动/电信/联通物联网卡；
7、监控周期可缩短至1min一档，大大缩短图像监控空白期，提高在线监控效率；
8、可根据实际需求仅回传识别出的隐患图像，节省通信费用，保持较低功耗，延长待机时间；在线静态功耗：0.2W；在线抓拍功耗：1.2W；
9、可外接副监控装置/微气象监测单元/杆塔倾斜监测单元/声光报警器等扩展监测模块。

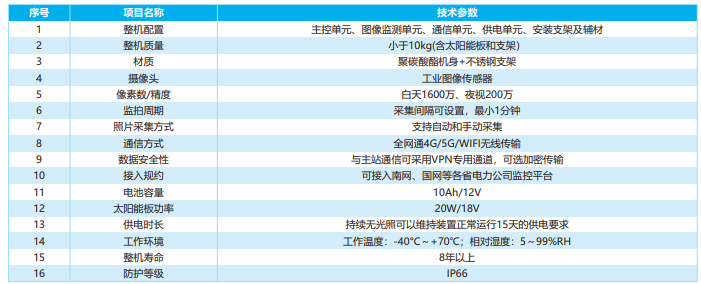

四、技术参数
