你是否想过，那些高压电缆中，除了输送电能的芯线，还有一个隐藏回路正在悄悄消耗电能、产生热量，甚至威胁着整个电网的安全？这个隐藏回路产生的电流，就是电缆环流。今天，我们就来揭开它的神秘面纱，看看它到底是什么，以及该如何防范。
一、什么是电缆护层环流？

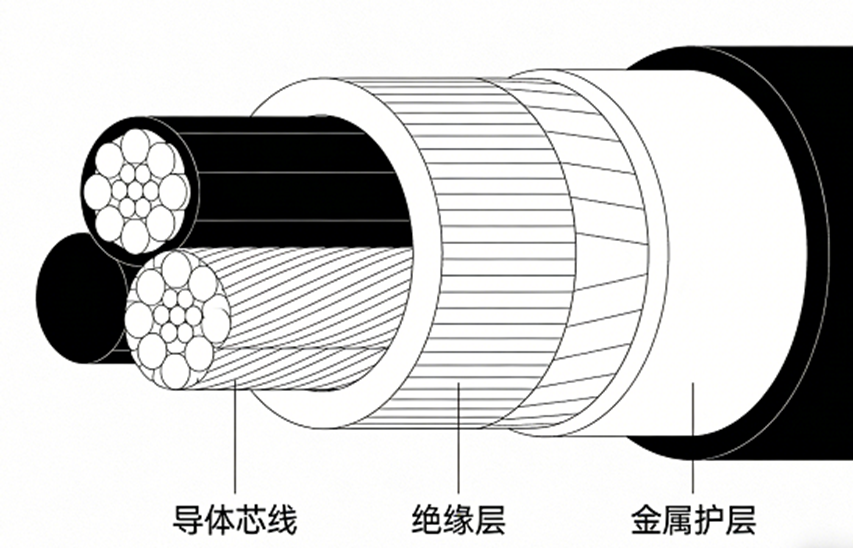

要理解护层环流，我们首先要了解高压电缆的结构。拿高压单芯电缆来说，导体芯线、绝缘层、金属护层就是它的主要组成，导体芯线在最中间承担电能输送，绝缘层在中间，以此保证电气隔离，最外层的就是起到保护和屏蔽作用的金属护层（铝/铜护套）。

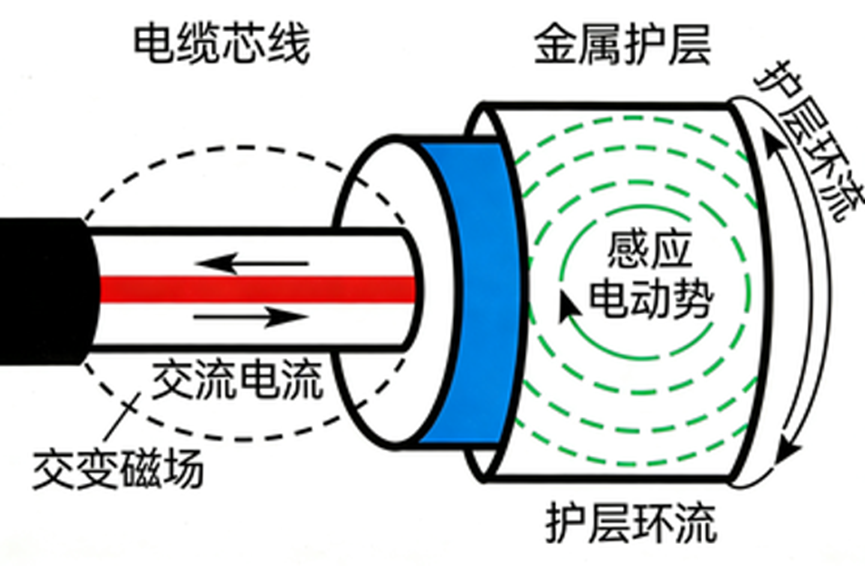

当电缆芯线中有交流电流通过时，根据电磁感应原理，会在其周围产生交变磁场。这个磁场会穿过金属护层，在护层中产生感应电动势。如果金属护层两端都接地，或者多点接地，就会形成一个闭合回路，感应电动势驱使电子流动，从而产生电流——这就是护层环流。
这就和变压器的工作原理大差不差，也就是说这个芯线相当于变压器的初级线圈，金属护层相当于次级线圈。当初级线圈通电时，次级线圈就会产生感应电流。
二、护层环流是怎么产生的？
护层环流的产生，主要与接地方式密切相关：
1、两端接地
当电缆金属护层采用两端直接接地的方式时，在正常运行情况下，由于电磁感应产生的感应电动势会在护层两端形成电位差，从而产生环流。电缆传输的电流越大，产生的磁场就越强，环流也就越明显。
2、多点接地
即使是采用单点接地设计的电缆，如果由于接地不良、与其他金属物体意外接触等原因，导致护层形成了额外的接地通路，也同样会产生环流。
三、无效热能：看不见的“电费小偷”
护层环流的存在，意味着电能的额外损耗，这种无效热能会极大增加运行成本。更严重的是它带来一系列连锁反应，比如护层环流导致金属护层发热，加速电缆老化，降低绝缘。而当绝缘性能下降到一定程度，就会导致绝缘损坏，引发接地故障甚至短路事故，威胁电网安全运行，简直是“多米诺骨牌效应”！
四、如何监测护层环流？
既然护层环流危害如此之大，我们该如何及时发现它呢？传统的巡检方式很难捕捉到这些细微的电流波动，这时候，就需要专业的监测设备来帮忙。

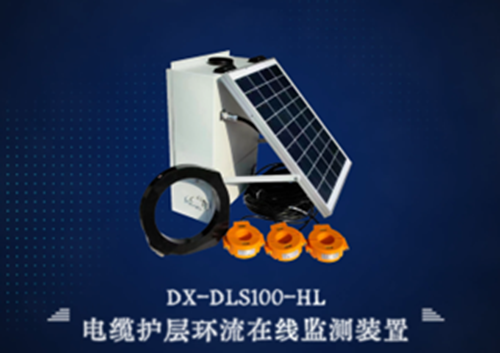

鼎信智慧DX-DLS100-HL接地环流监测系统就是专门为这一需求设计的。

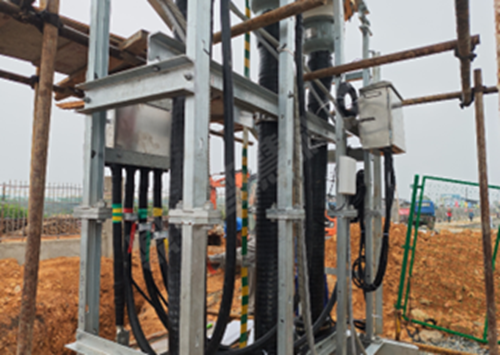

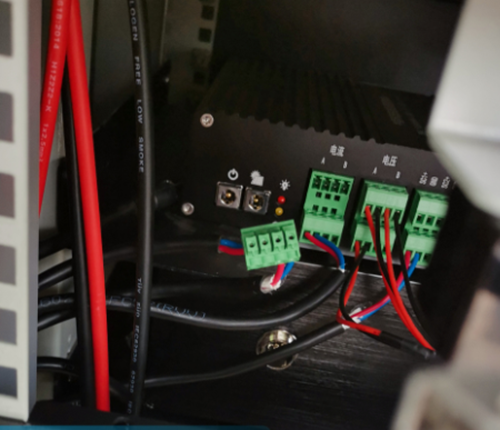

将环流互感器套在电缆护层接地线上，实时测量环流的大小和变化情况。测量数据通过光纤、4G等通信方式传输到后台监控中心，结合智能监测系统进行分析和处理。
一旦发现环流异常，系统会立即发出预警，运维人员可以第一时间定位故障位置，快速介入处置，将隐患扼杀在萌芽状态。
五、监测亮点
供电灵活：支持CT感应取电、光伏取电，搭配锂电池备用供电，即使在偏远无供电区域也能稳定运行。
耐候性强：可抗85℃高温、耐-55℃低温，防水等级不低于IP68，无惧户外严苛环境。
智能防护：采用防电磁干扰技术，实现零误报；自带自动修复功能，减少维修成本；支持定时汇报设备状态，让运维人员心中有数。
快速预警：可自由设置电流预警和报警值，一旦检测到异常，立即发送报警短信，确保第一时间响应。
六、如何预防护层环流危害？
除了监测，从源头上预防护层环流的危害同样重要。以下是一些有效的预防措施：
1、优化接地方式
在电缆设计和安装阶段，可以采用交叉互联接地等优化方案。通过改变接地连接的位置和方式，有效降低护层环流。
2、加强电缆选型
选择质量可靠、护层绝缘性能良好的电缆产品，从源头上减少环流产生的可能性。
3、定期监测维护
即使采用了优化设计，也需要定期监测护层环流的变化情况，及时发现和处理潜在问题。
