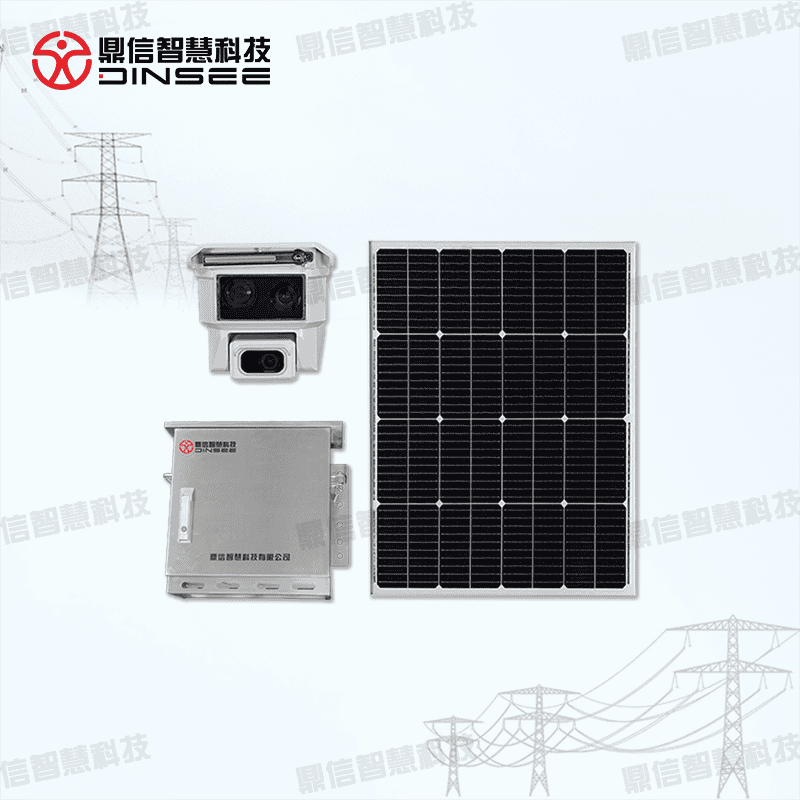

架空输电线路图像视频监测装置（枪型）
一、需求分析
部分交跨点、施工入口和杆塔周边的风险来源长期集中在固定方向，监视画面需要始终对准 同一作业面，便于前后对比。若采用转动设备，巡视过程中反而可能暂时离开关键区域，还会增 加机构维护和供电负担。枪型装置适合长期盯守固定通道、杆塔下方或施工界面，以稳定视场完 成周期抓拍、异常留证和夜间查看。
二、工作原理
安装时一次确定镜头朝向，设备运行后不进行云台转动：前视夜视通道观察重点方向， 800万广角通道记录现场全貌，下视镜头查看杆塔下方及设备近场。终端按周期抓拍，也可由平 台远程召拍；端侧识别到关注目标后保存图片或短时录像并通过4G上传。固定画面便于前后对 比，30W太阳能板和200Wh电池用于维持低功耗运行。
三、功能特点
1、固定三视场清晰取证：前视夜视400万像素、前视广角800万像素、下视广角400万像素；
2、近远区域同时覆盖：前视广角105°，下视广角110°，兼顾施工面与杆塔下方；
3、固定画面便于对比：一体式枪型结构，无云台和预置位，长期保持同一监视基准；
4、昼夜重点方向可视：最低照度≤0.01Lux，支持夜视，动态范围实测80.6dB；
5、图像监测按需召拍：支持定时抓拍、告警抓拍和远程召拍，最小拍摄周期≤5min；
6、异常过程远程复核：支持1080P画面传输，告警时可联动保留现场资料；
7、本地资料轻量存储：配置32G存储，可擦写520次，满足图片和告警记录留存；
8、低带宽点位无线回传：采用4G通信，适合固定方向图像周期上送；
9、小型供电降低负担：30W太阳能板配200Wh磷酸铁锂电池，峰值功耗13.5W；
10、结构紧凑便于安装：主机5.0kg、整套32.0kg，外壳实测满足IP67。

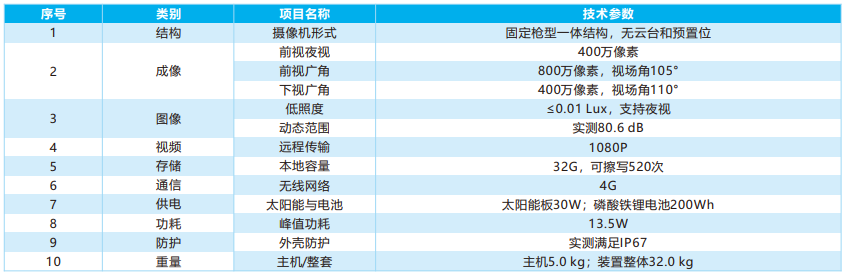

四、产品参数
