电缆输电线路图像视频监测装置（立杆型）
一、需求分析
电缆终端场、终端塔场区和通道出入口不一定有可利用的杆塔、墙面或设备构架，既有安装 位置还可能受到围栏、堆场和现场设备遮挡。监视点若布置不合理，容易看不到入口、外围施工 面或终端设备背向区域。立杆型可根据场区实际视线独立选择位置，适合场界、通道入口和临时 施工关注区，解决无合适安装载体和观察方向受限的问题。
二、工作原理
装置以广角镜头观察场区整体，以22倍变焦镜头核查远处目标，后视昼夜镜头补充立杆背向 区域。日常可按预置位轮巡入口、终端设备区和外围施工面，发现可疑目标后再由平台调整云台 和焦距进行确认。前端对采集画面进行筛选，告警图片、短时录像和运行状态经5G链路回传，现 场仅具备4G条件时仍可接入；网络短时中断期间，资料保存在256G存储中，恢复后继续上传。
三、功能特点

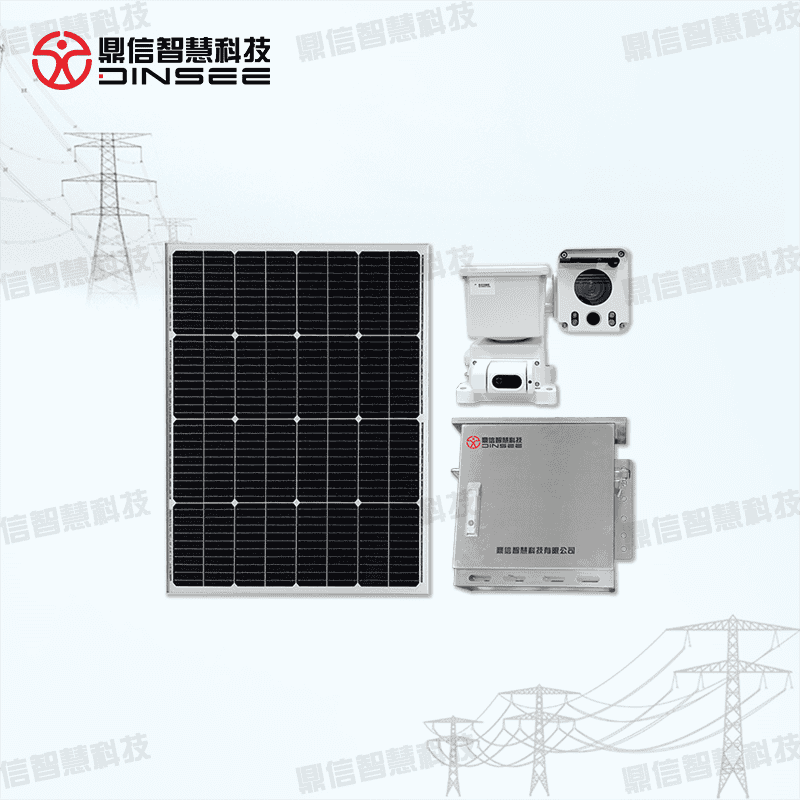

1、独立立杆灵活设点：摄像机、电源箱和太阳能组件分体安装，不依赖既有杆塔安装面；
2、远近场景兼顾：前视广角400万像素、110°，前视变焦400万像素、22倍光学变焦；
3、场区背向同步观察：后视白天≥400万像素、夜间≥200万像素；
4、昼夜成像保持清晰：最低照度0.01Lux，信噪比55.0dB，动态范围80.8dB；
5、场区多方向轮巡：云台水平360°、垂直-90°～+90°；
6、前端智能及时筛选：AI算力＞2.0Tops，可联动抓拍施工机械、车辆及烟火等事件；
7、高速无线兼顾兼容性：采用5G通信并兼容4G，适应不同运营商覆盖条件；
8、网络波动数据不丢失：配置256G本地存储，可擦写520次；
9、场区无市电独立运行：86W太阳能板配580Wh磷酸铁锂电池，峰值功耗20.10W；
10、整套设备便于场外布置：主机5.5kg、整套45kg，外壳实测满足IP67。

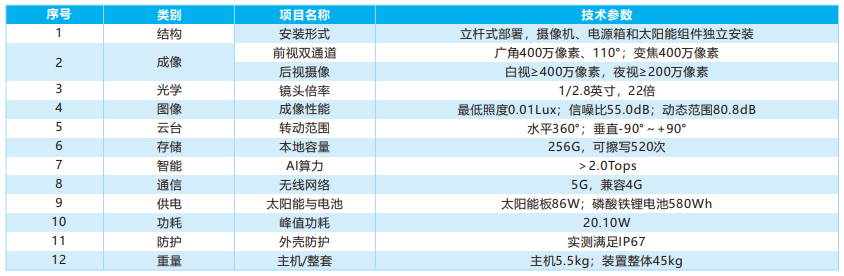

四、产品参数
