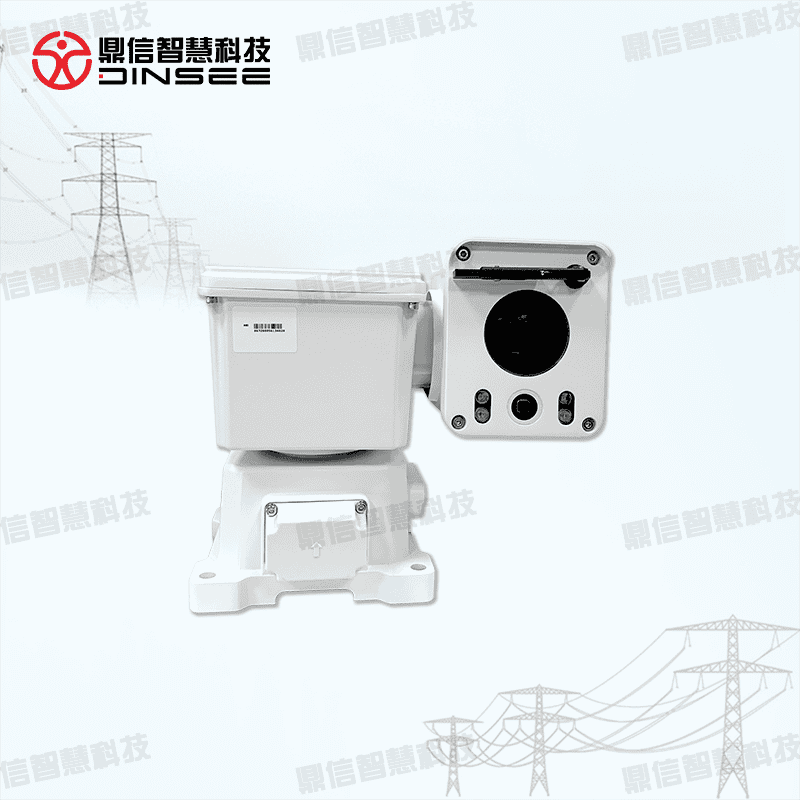

电缆输电线路图像视频监测装置（隧道球机）
一、需求分析
隧道交叉口、设备间和较大工作井通常存在多个观察方向，单台固定摄像机难以同时覆盖转 角、近处设备和远端通道。如果分别增加多台设备，会带来布线、接入和维护数量增加。隧道球 机适合一个安装点承担多方向轮巡，发现异常后可转向目标区域进行细节查看，用于交叉空间和 多设备区域的远程巡查。
二、工作原理
球机按照预设路线在不同方向之间巡航，水平360°连续旋转配合垂直转动，可依次查看交叉 口、设备区和通道纵深。20倍光学变焦用于远端细节确认，环境变暗时自动切换日夜模式并开启 55m红外补光。录像、告警和画面异常信息经有线网络接入平台；采用无线方案时，可配置本地 存储，在通信波动期间保留未上传资料。
三、功能特点
1、多方向变焦巡视：400万变焦摄像，1/2.8英寸20倍光学系统；
2、交叉区域大范围覆盖：水平360°连续旋转、垂直-10°～+90°；
3、巡检路线灵活编排：实测最多280个预置位，可对应通道转角和设备区；
4、远端暗环境清晰可见：红外补光距离≥55m；
5、昼夜切换无需人工干预：最低照度≤0.01Lux，自动ICR日夜切换；
6、隧道光照适应性良好：信噪比55dB，动态范围实测82.1dB；
7、目标与视频状态同步告警：支持目标识别及丢失、遮挡、失焦、花屏告警；
8、有线网络稳定接入：配置有线网口，无线方式可按项目需要选用；
9、无线链路支持本地缓存：可配置256G存储卡保留待传资料；
10、云台变焦结构一体化：装置整体5.8kg，外壳实测满足IP67。

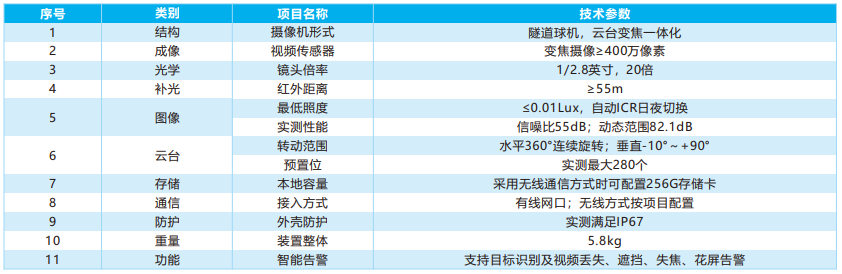

四、产品参数
