电缆输电线路图像视频监测装置（隧道红外热成像测温球）
一、需求分析
电缆接头、终端和隧道附属电气设备长期运行后，接触不良、负荷变化或局部散热不畅可能 引起异常温升。隧道设备点位多，人工携带仪器逐点测量工作量大，单次结果也难以反映温度变 化趋势。红外热成像测温球适合在多个设备方向之间定时巡检，把发热点、对应设备和历史温度 记录关联起来，为隐患排查提供连续依据。
二、工作原理
球机按巡检计划依次调用各测温预置位，可见光通道用于确认设备名称、相别和外观， 640×512红外通道同步获取对应区域的温度分布。每个预置位可设置点、框或区域测温目标，并 跟踪最高温点；达到设定条件后，装置保存热图、可见光图、测温值和时间信息。平台按同一部 位形成连续曲线，也可对同类设备或不同时段的数据进行比较，使异常判断有前后依据，而不是 只看单次温度。
三、功能特点
1、可见光与热成像同步监测：640×512红外分辨率配400万像素可见光通道；
2、隧道设备测温范围宽：温度范围-20℃～+500℃，精度±2℃或读数的±2%；
3、细微温差识别能力强：NETD≤60mK，可显示局部发热点变化；
4、可见光远程确认位置：1/2.8英寸成像，20倍光学变焦；
5、暗环境设备轮廓可见：红外补光距离≥55m，最低照度≤0.01Lux；
6、多设备方向循环测温：水平360°连续旋转、垂直-10°～+90°，实测280个预置位；
7、多目标测温灵活配置：支持最高温点跟踪以及点、框、区域测温；
8、温度异常形成连续记录：支持诊断告警、历史曲线查询和巡检报告导出；
9、测温画面质量稳定：信噪比55.3dB，动态范围实测82.6dB；
10、通信存储按隧道条件配置：有线网口接入，无线方式可配置256G存储卡。

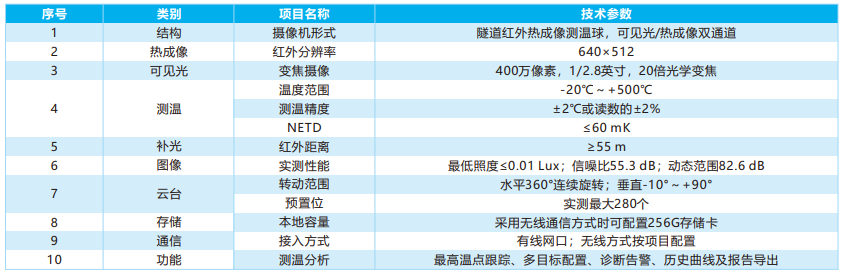

四、产品参数
