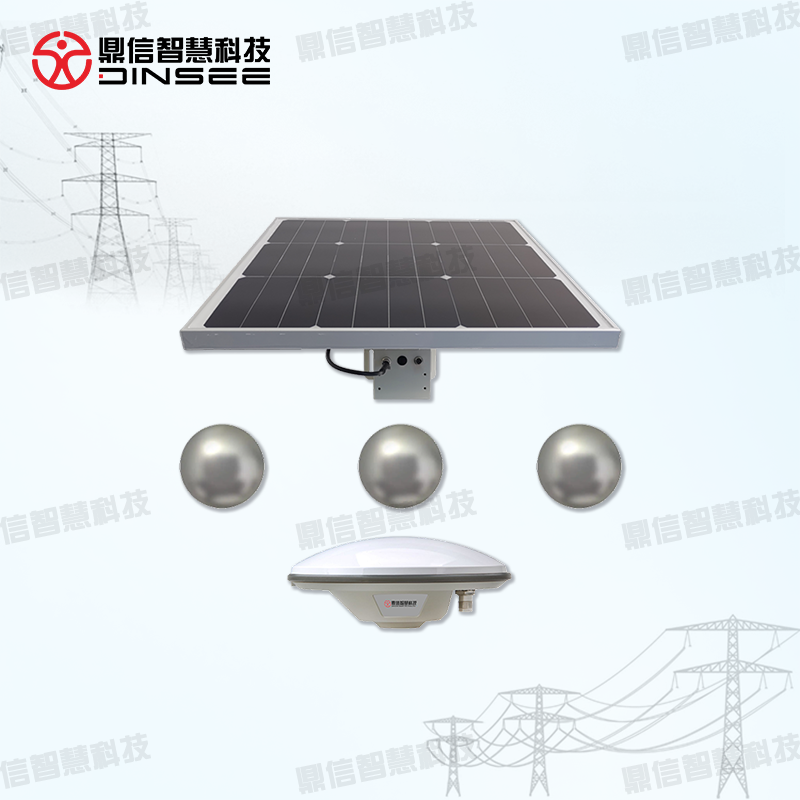

输电线路北斗导线舞动在线监测装置
一、需求分析
输电线路在覆冰、大风等恶劣气象条件下易发生导线舞动，可能造成导线断股、金具损坏、 相间闪络甚至倒塔断线事故。传统舞动监测存在覆盖范围有限、预警不及时等问题，尤其在山 区、林区等通信条件较差区域难以实现连续监测。亟需建设一套集北斗定位、北斗通信、舞动监 测和智能预警于一体的在线监测装置，实现导线舞动状态全天候实时感知和风险预警。
二、工作原理
输电线路北斗导线舞动在线监测装置采用导线同电位安装方式，通过北斗高精度定位模块、 三轴加速度传感器及微气象传感器实时采集导线位移、振动及环境参数。设备利用边缘计算算法 分析导线舞动幅值、频率、轨迹及变化趋势，判断导线运行状态。当舞动参数超过预设阈值时自 动触发预警，并通过4G/5G与北斗短报文双模通信网络上传监测数据和告警信息，实现导线舞动 状态实时监测、风险分析和远程预警管理。
三、功能特点
1、实时监测导线舞动幅值、频率及运动轨迹；
2、支持北斗高精度定位，实现舞动状态精准感知；
3、融合振动与微气象数据，提升舞动分析准确性；
4、支持4G/5G与北斗短报文双模通信；
5、无公网区域自动切换北斗通信链路；
6、自动识别异常舞动并实时告警；
7、支持多级预警和风险趋势分析；
8、支持数据缓存与断点自动补传；
9、支持远程配置、在线升级和设备管理；
10、复合供电设计，满足长期在线运行需求；
11、工业级防护设计，适应复杂野外环境；
12、支持标准化接口及平台无缝接入。

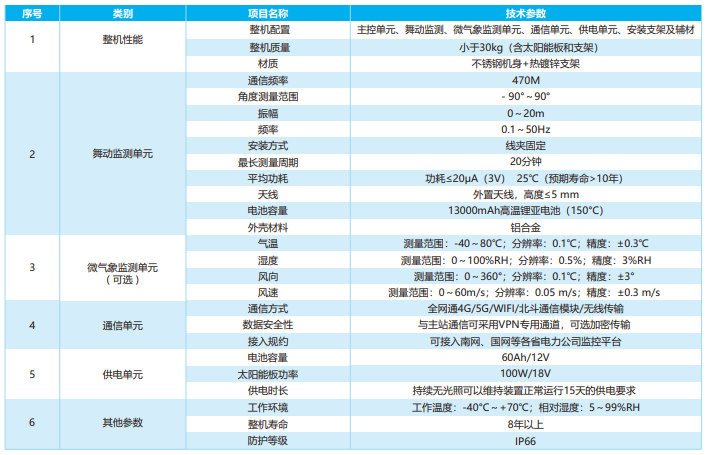

四、产品参数
