输电线路北斗杆塔沉降在线监测装置
一、需求分析
输电线路广泛分布于山区、采空区、滑坡体及地质灾害易发区域，受地面沉降、边坡失稳、山 体滑坡等因素影响，易造成杆塔基础变形、倾斜甚至倒塔事故。传统人工巡检难以及时掌握地质环 境变化和杆塔沉降趋势，存在发现滞后、预警不足等问题。亟需建设一套输电线路北斗杆塔沉降在 线监测装置，实现风险早发现、早预警、早处置。
二、工作原理
基于北斗高精度定位技术，通过部署于杆塔关键位置的监测终端，实时获取监测点三维坐标 变化信息。设备接收北斗多星座卫星信号，结合北斗增强服务进行高精度定位解算，实现地表位 移、杆塔沉降及倾斜变化实时监测。当监测数据超过预设阈值时自动触发预警，并通过4G/5G网 络上传至监控平台，实现风险定位、趋势分析和远程预警管理。
三、功能特点
1、同时监测地表位移、杆塔沉降及倾斜变化；
2、采用北斗高精度定位，实现毫米级形变监测；
3、支持7×24小时全天候在线监测；
4、自动识别滑坡、沉降等地质灾害风险；
5、支持多级预警和告警信息实时推送；
6、GIS地图展示监测点及风险位置；
7、实时生成形变曲线和分析报表；
8、一体化结构设计，安装部署便捷；
9、支持4G/5G无线通信和远程管理；
10、支持多传感器扩展与数据融合分析；
11、支持远程运维、在线升级和状态监测。

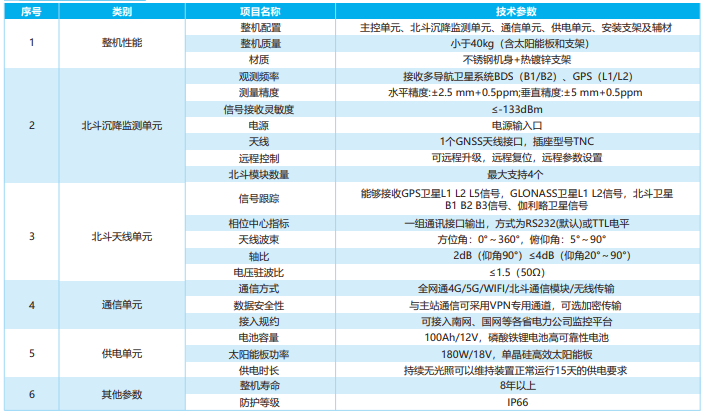

四、产品参数
