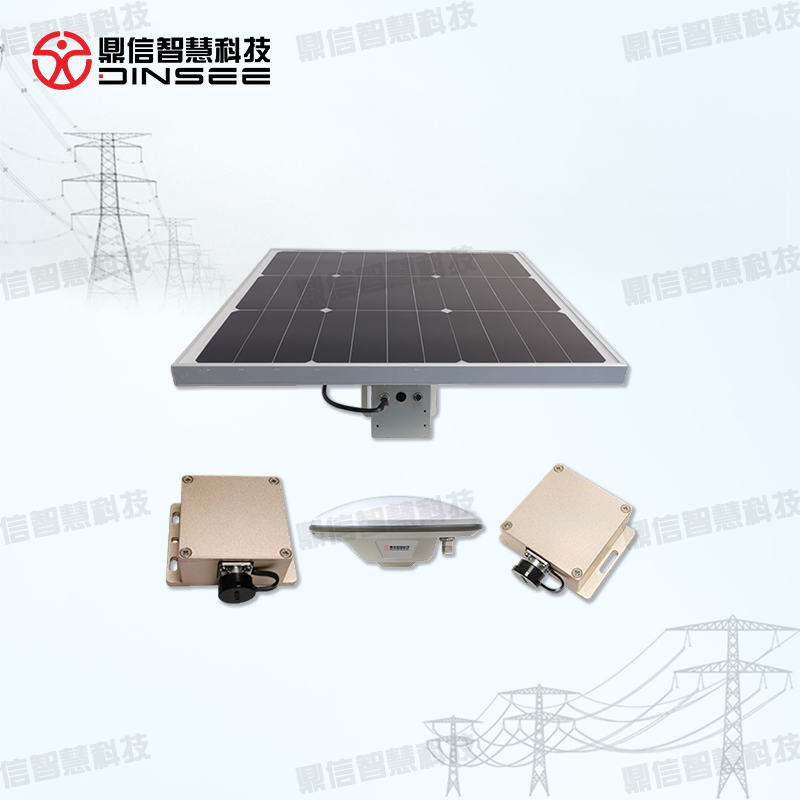

输电线路北斗杆塔倾斜在线监测装置
一、需求分析
输电线路杆塔长期运行于山区、林区、采空区及地质灾害易发区域，受地面沉降、山体滑坡、 强风、覆冰及基础老化等因素影响，易发生杆塔倾斜变形，严重时可能引发倒塔断线事故。传统人工巡检难以及时掌握杆塔状态变化趋势，存在发现滞后、预警不足等问题。亟需建设一套集北斗定位、倾斜监测、智能预警和远程运维于一体的在线监测装置，实现杆塔倾斜风险全天候实时感知和 预警管理。
二、工作原理
输电线路北斗杆塔倾斜在线监测装置采用抱箍式安装方式固定于杆塔本体，通过北斗高精度 定位模块、MEMS倾角传感器及微气象传感器实时采集杆塔倾斜角度、三维位移及环境参数。设 备利用边缘计算算法对监测数据进行分析处理，计算杆塔倾斜变化趋势和风险等级。当监测参数 超过预设阈值时自动触发预警，并通过4G/5G与北斗短报文双模通信网络上传监测数据和告警信 息，实现杆塔倾斜状态实时监测、风险分析和远程预警管理。
三、功能特点
1、高精度倾斜监测：实时监测杆塔顺线、横向及综合倾斜变化，精准感知杆塔结构状态。
2、北斗定位融合分析：融合北斗高精度定位与MEMS倾角监测技术，实现杆塔位移与倾斜协同分析。
3、全天候在线监测：支持7×24小时连续在线运行，实时掌握杆塔运行状态变化趋势。
4、智能预警与风险研判：自动分析倾斜变化速率和发展趋势，实现风险提前预警和智能研判。
5、北斗双模通信保障：支持4G/5G与北斗短报文双模通信，无公网区域仍可实现数据可靠传输。
6、GIS定位与可视化展示：支持监测点地图展示、告警定位及历史趋势分析，实现风险精准定位。
7、远程运维管理：支持远程参数配置、在线升级、设备诊断和状态监测，降低现场运维成本。
8、适应复杂户外环境：采用工业级防护设计，具备防水、防尘、防腐蚀能力，满足输电线路长期户外运行需求。

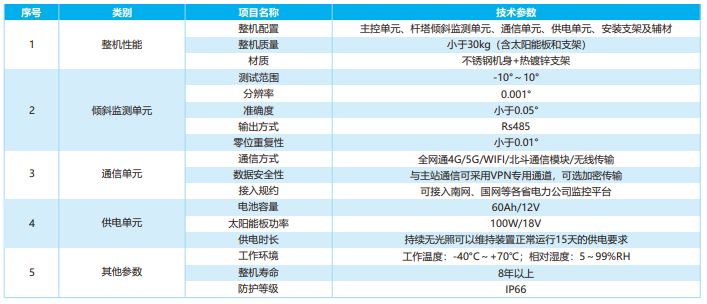

四、产品参数
