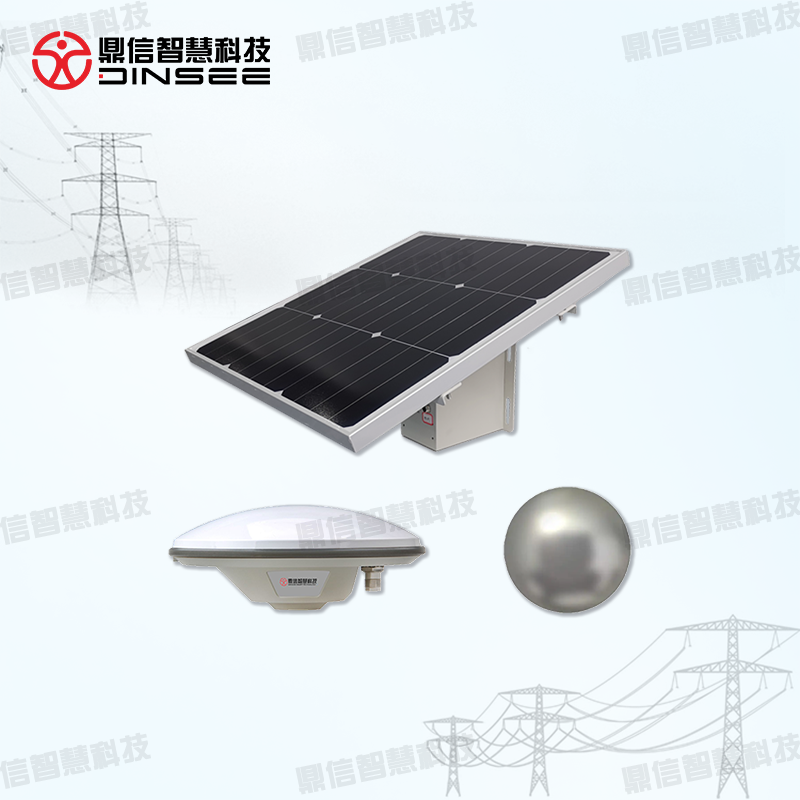

输电线路北斗风偏弧垂在线监测装置
一、需求分析
输电线路导线在强风、覆冰、高温及大负荷运行条件下，易出现风偏增大和弧垂超限现象， 导致安全距离不足、相间放电及线路跳闸等风险。传统人工巡检难以及时掌握导线动态变化情况，尤其在山区、林区等复杂环境下监测手段有限。亟需建设一套集北斗定位、风偏监测、弧垂 监测和智能预警于一体的在线监测装置，实现导线运行状态全天候实时感知和风险预警。
二、工作原理
输电线路北斗风偏弧垂在线监测装置采用线夹式安装方式固定于导线关键位置，通过北斗高精度定位模块、倾角传感器及微气象传感器实时采集导线空间位置、风偏角、温度、风速及风向等运行参数。设备利用北斗定位技术获取导线三维坐标变化信息，结合智能分析算法计算导线弧垂、 风偏状态及变化趋势，实现导线姿态和安全距离实时监测。当监测参数超过预设阈值时自动触发告警，并通过4G/5G网络上传监测数据和告警信息，实现导线风偏与弧垂状态在线监测、风险分析和远程预警管理。
三、功能特点
1、基于北斗高精度定位技术，实现导线风偏与弧垂实时监测；
2、实时监测导线空间位置、风偏角及运行姿态变化；
3、融合风速、风向、温度等微气象数据综合分析；
4、自动分析风偏及弧垂变化趋势，实现智能预警；
5、支持4G/5G无线通信和监测数据实时上传；
6、支持导线三维坐标测量及安全距离动态评估；
7、支持数据缓存、断点续传和历史数据查询；
8、支持GIS定位展示和远程运维管理；
9、工业级防护设计，适应复杂户外环境。

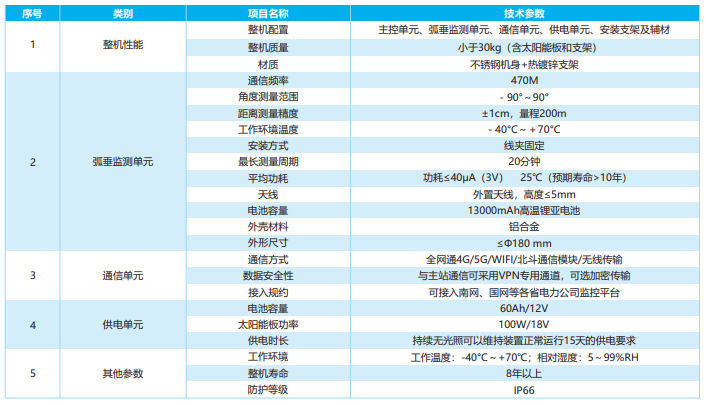

四、产品参数
