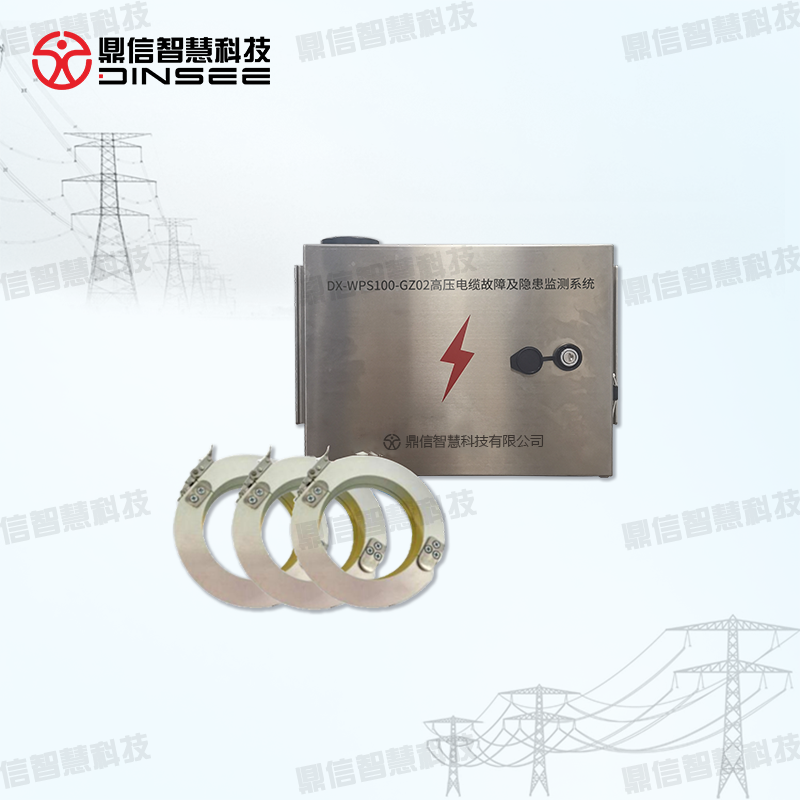

配网行波型故障预警与定位装置
一、需求分析
配电电缆广泛敷设于市政道路、小区绿化和工业园区地下，各类开挖、顶管、打桩施工频 繁，外力破坏导致电缆故障的概率极高。一旦跳闸，传统停电后逐段排查方式耗时数小时乃至数 天，严重影响居民和企业用电。本装置采用分布式行波测距技术，在电缆接头处安装监测单元， 故障发生时实时捕获行波和工频暂态信号，通过双端算法精确定位故障点，将巡线时间压缩至分 钟级，大幅缩短停电恢复时长。
二、工作原理
系统由分布式安装于配电电缆接头处的高压电缆故障与隐患监测装置、故障数据分析中心主 站和用户系统三部分组成。当配电电缆配电线路发生故障时，监测装置捕获故障行波、运算、存 储并上传，主站接收各装置数据并根据基于拓扑结构的分布式行波算法进行综合分析，实现故障 区段及故障点的准确定位，并根据故障波形实现故障辨识。故障结果推送至设定手机或通过 WEB、客户端等查看详细测距信息。同时，监测装置可以捕获配电线路的隐患电流信号，进行后 台分析及运算，并提出预警，防患于未然。
三、产品特性
1、故障测距：故障测距是配电电缆与隐患监测装置的基本目的，实现故障区段和故障点的精确定位，为故障的分析提供丰富的录波数据；
2、故障类型的分析：故障发生后，通过对A、B、C三相的电流行波、工频故障电流波形的分析，辨识出故障类型，为线路的维护提供参 考；
3、隐患故障提前预警：通过对配电电缆线路微弱隐患行波的监测，对于存在隐患的电缆提前预警并检修，防止跳闸性故障的发生；
4、设备自检：a）具备对装置主要组件进行定时自检功能，异常情况需主动报警；b）对装置可能出现的死机问题具有自动复位恢复功能；
5、终端状态信息的采集：实现终端太阳能或CT电压、电池、温度、GPS状态、GPRS信号强度等状态信息的采集及统计；
6、原理先进：分布式安装缩短监测距离，解决信号衰减问题，采用双端测距，可精确定位故障点；

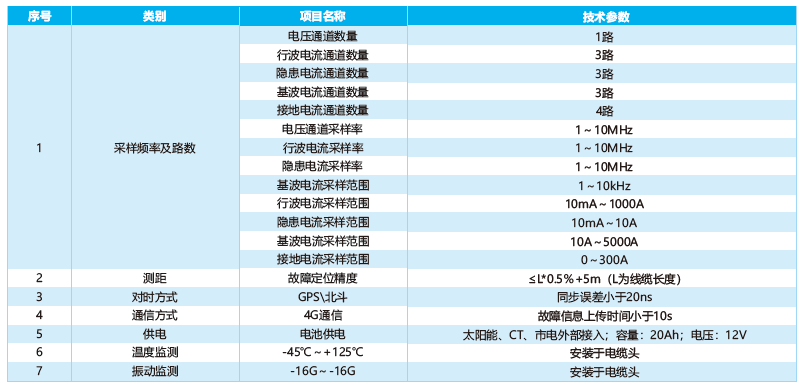

7、强大的信号采集单元：配电电缆监测装置采用一主机多通道的结构。可同时采集7路高频信号（3路高频电流行波、3路隐患电流行波、 1路电压行波）、8路低频信号（3路工频电流、4路接地环流、1路电压）。强大的信号采集单元，为故障录波提供保障；
8、动态波速自适应：系统根据故障数据自适应调整行波波速，定位精度更准确；
9、高度同步采样：基于GPS授时系统及精密采样同步算法，使系统的采样同步误差大大降低，提高了测距精度。
